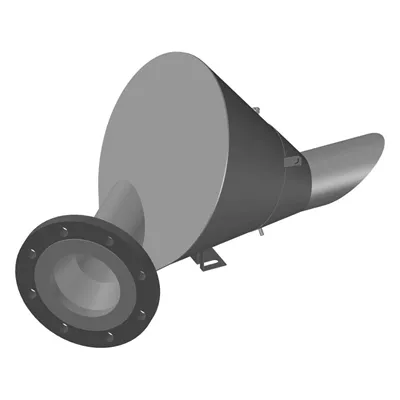

Siklon Akış Regülatörü, tip CYD ("D" = kuru, dry) 20 l/s'den 600 l/s'ye kadar kapasitelerde üretilir (diyagrama bakın). Akış regülatörünün baca girişine takılması gereken her yerde kullanılır. Akış regülatörü yarı kuru/kuru kurulum için tasarlanmıştır. Monte edilmiş bir su altı siklon akış regülatörüne ihtiyaç duyulursa lütfen CYE ürün açıklamasına bakın.
CYD akış regülatörü her türlü drenaj suyu için kullanılabilir, yani yağmur suyu, atık su veya yağmur suyu ve atık su karışımı. İki tip mevcuttur: CYDV ve CYDX; farklı şekilde tasarlanmıştır ve aşağıdaki gibi farklı kapasite aralıklarına sahiptir:
Tüm CYD akış regülatörleri, ortalama kapasiteyi en az ±%20 oranında ayarlamayı mümkün kılan değiştirilebilir bir çıkış konisine sahiptir. Kapasiteyi değiştirmek isterseniz, Mosbaek A/S ile iletişime geçebilirsiniz. Akış regülatörünü referans numarasından tanımlarız ve ardından yeni kapasiteye karşılık gelen bir çıkış konisinin boyutunu hesaplarız.
Akış regülatörünü referans numarasından tanımlıyoruz ve ardından yeni kapasiteye karşılık gelen bir çıkış konisinin boyutunu hesaplıyoruz. Mevcut seçenekler şunlardır:
Mosbaek Siklon Akış Regülatörü CYD'nin tasarımı, basit akış kontrol tekniklerinden önemli ölçüde daha yüksek bir ortalama deşarj sağlar. Daha dik akış kontrol özelliklerine sahiptir ve hem karakteristik eğrisinin zirvesinde hem de tasarım noktasında (hdesign Qdesign). deşarjı en üst düzeye çıkarabilir. Bunun bir örneğini CYD regülatörünün aşağıdaki karakteristik eğrisinde görebilirsiniz.
Bu ideal tasarım, Mosbaek Siklon Akış Regülatörü’ne benzersiz akış düzenleyici özellikler kazandırır. Mosbaek akış düzenleyicilerinin neden en büyük orifis açıklıklarına sahip olduğunu ve tıkanma riskini en aza indirdiğini açıklar. Çalışma sırasında akış düzenleyicinin orifis açıklığı değişmez; bazı akış kontrol tekniklerinde olduğu gibi su seviyesi yükseldiğinde kademeli olarak küçülmez.
Birçok durumda, Siklon Akış Regülatörü çok az yer kapladığı için mevcut veya özel olarak tasarlanmış bacalara veya tanklara yerleştirilebilir.
Siklon Akış Regülatörü, tip CYD, bacanın girişine monte edilir ve bu sayede çalışma sırasında yarı kuru/kuru halde olur. Kurulum için oldukça düşük bir aşağı doğru eğim, yani neredeyse yatay (seviye) bir eğim gerekir. Bu tip akış regülatörü betona gömülmek üzere tasarlanmıştır. Tortu birikimi, her taraftan aşağı doğru eğimli bir sekinin menhol kanalına doğru dökülmesiyle en aza indirilir, çünkü bu suyu hazneden/akış regülatöründen uzaklaştırır. Ayrıca, aşağı inmeden yukarıdan yıkayarak yapıyı temizlemek daha kolaydır. Bu, hijyen koşulları altında kontrol, servis veya kapasite değişikliklerine olanak tanır.
Akış regülatörünün yuvarlatılmış tabanı ve sadece 45°'lik bir yön değişikliği, Mosbaek Siklon Akış Regülatörünün kendi kendini temizleme özelliklerini en üst düzeye çıkarır.
Özellikler
Bu özellikler kurulum, işletme ve bakım maliyetlerini azaltır.
